GDI51 室内网关-产品手册 2.01 ​

产品介绍 ​

产品简介 ​

GDI51 是门思科技针对LoRaWAN系统基于SX1302设计的室内网关。能够高效处理大量数据，确保通信的稳定性和可靠性。适用于园区、大厦、楼宇等室内环境，凭借其强大的处理能力和灵活的配置功能，为用户提供理想的物联网解决方案。

产品特点 ​

  • 支持内置TKL （内置LoRaWAN NS 和 物联网平台）
  • 支持历史数据保存
  • 支持物模型
  • 支持 DashBoard
  • 支持 POE、type-c 供电
  • 支持 4G、WIFI、以太网
  • 支持ThinkLink、Chirp stack、TTN 、 支持Basicstaion/GWMP协议的 LoRaWAN NS
  • 8个频点 （BW=125kHz）
  • 16个解调器，可并发处理16包数据(8 x SF5-SF12 LoRa® demodulators，8 x SF5-SF10 LoRa® demodulators )
  • 65个信道 （不通的SF、BW、频点的配置为一种信道，BW=125kHz，总计65个信道）
  • 发射功率：22dBm（Max）
  • 接收灵敏度： -141dBm （SF=12，BW=125kHz）
  • 支持 US902、AU915、AS923、EU868、EU433、CN470 LoRaWAN 标准。
  • 支持远程维护和升级
  • 可视化和友好的网页配置

规格参数 ​

参数 ​

类别参数规格
§ 计算与存储
SOCLS1012A 64-bit ARM Cortex-A53 800MHz 2W
内存类型/速率Support DDR3L 1066 MHz
内存容量Memory:512MB
存储8GB EMMC
§ 软件功能
平台内置NS和物联网平台（内置TKL）
协议/平台连接支持 ThinkLink,Chirp stack,TTN,Basic station ,GWMP 协议
数据库支持 postgresql，redis 数据库
历史数据支持历史数据保存
Leaf 模式支持leaf模式
物模型支持物模型
应用数据解析支持应用数据解析
可视化支持DashBoard
§ LoRa
工作频段CN470: 470–510 MHz
EU868: 863–870 MHz
EU433: 433–434 MHz
AS923: 920–928 MHz
US902: 902–928 MHz
AU915: 915–928 MHz
通信速率292bps～15.625kbps
扩频因子支持SF5～SF12
发射功率22dBm（Max）
接收灵敏度-141dBm（SF=12，BW=125kHz）
天线类型全向
频点8个（BW=125kHz）
解调器16个
并发包数可同时处理16包数据
解调器构成8 x SF5-SF12 LoRa® demodulators；8 x SF5-SF10 LoRa® demodulators
信道65个
信道定义/备注不同的SF、BW、频点的配置为一种信道，BW=125kHz，总计65个信道
工作模式半双工
单信道带宽125KHz
§ 网络与回传
Ethernet1000M/100M
4G 上行网关默认4G上行使用，CAT1模组
LTE-FDD 频段B1/3/5/8
LTE-TDD 频段B34/38/39/40/41
4G 部署特别注意如计划部署的区域运营商使用的频段不在以上频段中，请联系门思科技技术人员更换适用的4G模组
§ 接口与授时
USB Type-C 配置USB-TypeC
Ethernet 配置Ethernet
Wi-Fi 配置WiFi
§ 供电
PoE 供电POE(48V)
USB 供电USB TYPE-C(5V )
整机功耗5W
§ 环境与结构
工作温度-20℃～65℃
工作湿度0%～95%RH
防水防尘IP53
重量0.3KG
尺寸151mm x 125mm x 30mm
安装方式壁挂安装或自由放置

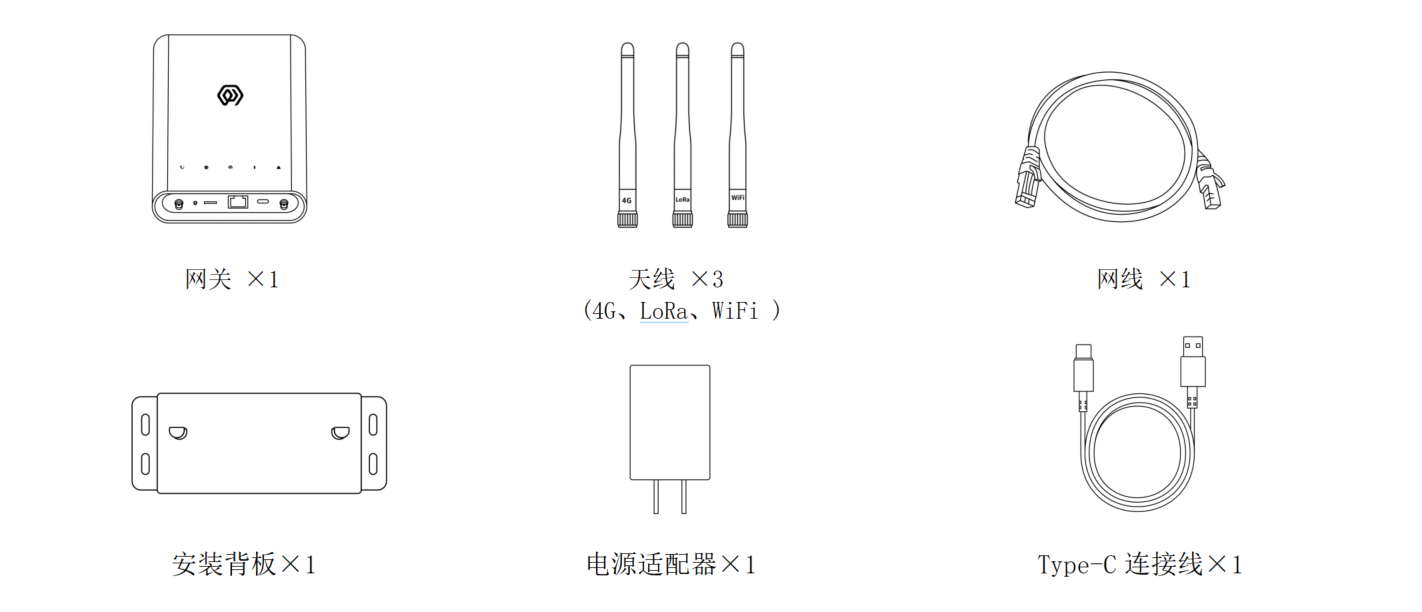

配件清单 ​

注：室内网关GDI51x默认不支持GPS，如需GPS功能请和门思科技技术人员联系

产品尺寸 ​

接口说明 ​

接口名称说明
WiFiWIFI天线接口
SD储存卡槽
LoRaLoRa天线接口
GPSGPS天线接口
PWR复位键
SIMSIM卡槽
RJ45网线接口（POE供电）
USBType-C接口
4G4G天线接口

指示灯说明 ​

指示灯颜色/网络灯态与含义
运行指示灯 —**常亮：**系统正在启动
**熄灭：**系统已完成基础启动，正在启动应用进程
**1 Hz 闪烁：**系统正常运行
网络指示灯 绿色/有线网络
蓝色/4G 网络		**绿色，1 Hz 闪烁：**有线网络连接正常
**绿色，每 500 ms 闪烁一次：**有线网络连接异常
**绿色，快速闪烁：**正在配置网络
**蓝色，熄灭：**未安装 4G 模块
**蓝色，常亮：**已安装 4G 模块，但未插入 SIM 卡
**蓝色，无节奏闪烁：**正在通过 4G 网络进行数据交互
LoRa 数据收发指示灯 绿色
蓝色		**绿色闪烁：**正在发送 LoRa 数据包
**蓝色闪烁：**正在接收 LoRa 数据包
LAN 状态灯 红色
蓝色		**红色：**系统控制状态
**蓝色：**Wi-Fi 连接状态
故障指示灯 —**快速闪烁：**系统处于启动过程的第 2 阶段
**熄灭：**系统无故障
**闪烁：**系统检测到故障

产品型号 ​

型号示例 ​

GDI518-AG-AS923-N-2

型号组成部分解析 ​

  • GDI518：产品系列与射频频段。
    • GDI51 表示第 5 代室内 LoRaWAN 网关。
    • 8 表示 800 MHz 及以上射频版本，适用于 EU868、AS923、AU915 和 US902。
    • 其他频段选项：4 表示 400 MHz 射频版本，适用于 EU433 和 CN470。
  • -AG：LoRa 结构与 4G 配置。
    • A 表示单 LoRa 天线、8 频点、65 信道、半双工。
    • 其他 LoRa 结构选项：D 表示双 LoRa 天线、16 频点、130 信道、全双工。
    • G 表示内置 4G 模组。
    • 其他 4G 选项：N 表示不含 4G 模组。
  • -AS923：LoRaWAN 区域标准。
    • AS923 表示网关支持 LoRaWAN AS923 区域参数。
    • 其他区域代码：CN470、EU433、EU868、AU915、US902；其中 US902 对应 LoRaWAN US915（902–928 MHz）区域参数。
  • -N：默认版本。
    • N 表示默认版本。
    • 其他值用于用户定制版或特殊版本。
  • -2：LoRa 集中器芯片组。
    • 2 表示 Semtech SX1302。
    • 其他芯片组选项：1 表示 Semtech SX1301。

整体型号含义 ​

型号 GDI518-AG-AS923-N-2 完整描述为：

这是一款第 5 代室内 LoRaWAN 网关，采用 800 MHz 及以上射频版本，配备单 LoRa 天线、8 频点、65 信道和半双工架构，内置 4G 模组，符合 LoRaWAN AS923 区域标准，使用默认版本 N 和 Semtech SX1302 集中器。

网关安装 ​

注意：

  • 安装时不需要拆开网关外壳
  • 室内网关GDI51x默认不支持GPS，如需GPS功能请和门思科技技术人员联系

配件连接 ​

天线连接 ​

  • 分别将LoRa、WiFi、GPS、4G天线拧紧至对应接口

Type-C电源线连接 ​

  • 采用POE供电方式时，电源线无需连接
  • 将 Type-C电源线连接至网关 USB接口 (Type-C接口）

网线连接 ​

  • 将网线连接至网关RJ45接口
  • 此接口可接受POE供电

SIM卡安装 ​

  • 连接网线时不需要插入SIM卡
  • 将SIM卡插入网关SIM接口

注：SIM卡插卡方向如下图所示，芯片朝下，缺口在左上角

网关安装 ​

壁挂固定 ​

  • 将网关背板用螺丝装订在墙体上

  • 将网关背部挂槽装挂在背板上

使用说明 ​

网关配置 ​

参考文档：AN-25100108 网关使用说明书

参考文档： \ThinkLink 使用说明书

连接 chirp stack ​

参考文档：GW-AN08 通过 Basic Station 连接 ChirpStack 实践

连接 TTN ​

参考文档：GW-AN09 通过 Basic Station 连接 TTN 实践

联系我们 ​

网址：www.manthink.cn

邮箱：info@manthink.cn

电话：+86 15810684257

说明书下载 ​

以上为固定下载地址，说明书更新后链接保持不变。
