KS61 LoRaWAN开关型86盒室内空气质量监测器 ​

产品介绍 ​

产品简介 ​

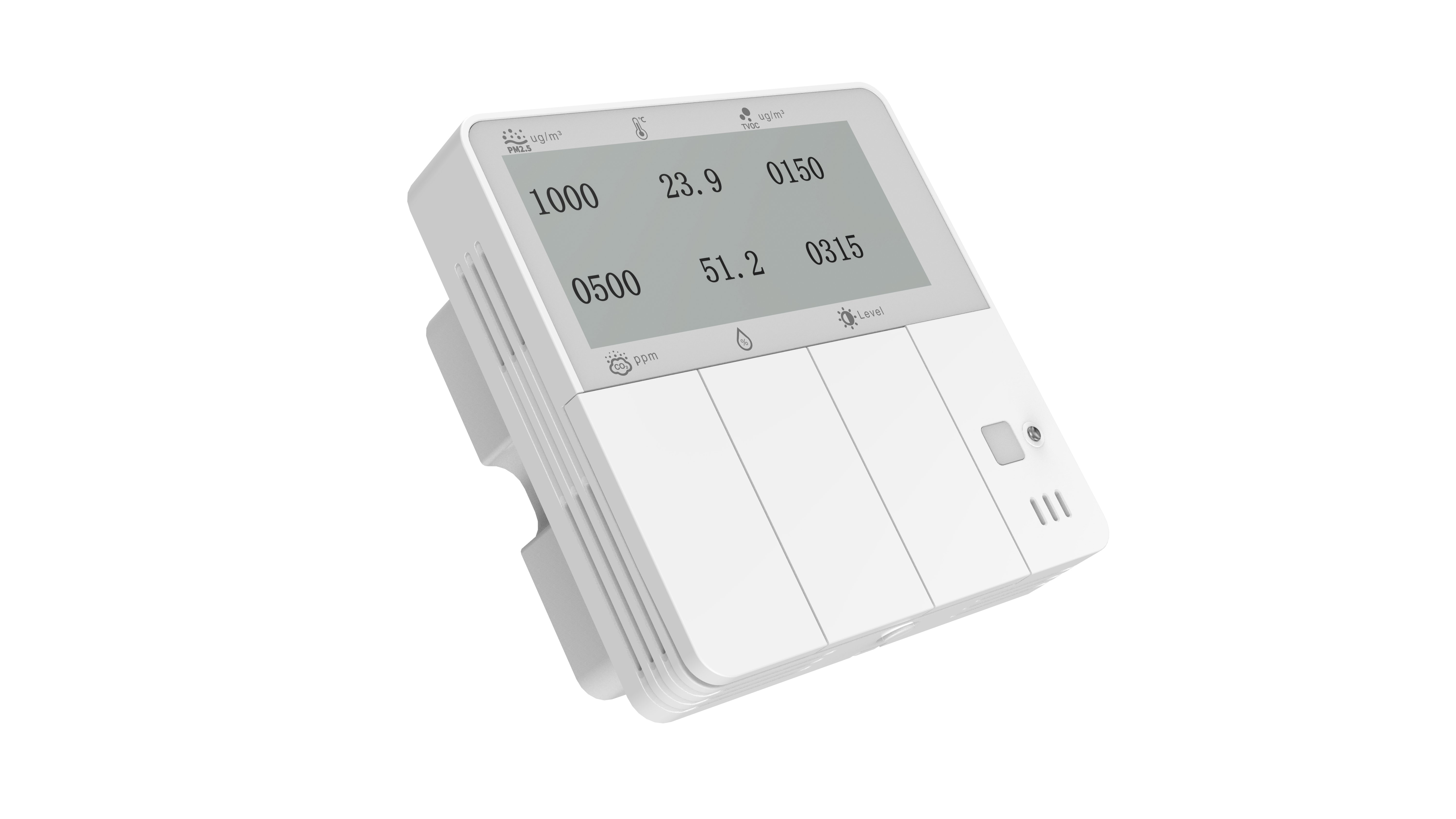

KS61是一款集多功能与精巧设计于一体的86型墙面开关式室内环境监测传感器。它可实时监测PM2.5（零火线版本支持）、温度、湿度、光照强度、CO₂、TVOC以及人体移动（PIR）等多种环境参数，并配备电子墨水屏，支持本地直观查看空气质量数据，信息清晰易读。

KS61采用标准86盒尺寸设计，内置三个物理按键，安装便捷，可直接替换传统墙壁开关。在启用远程控制功能后，用户可通过网络实现对开关通断的智能操控，兼顾本地操作习惯与远程智能化管理。

该产品基于LoRa®无线技术，支持标准LoRaWAN®协议，具备远距离通信和超低功耗的优势，适用于大范围、长续航的物联网部署场景。KS61兼容门思科技及第三方LoRaWAN®网关，并可无缝接入ThinkLink、ChirpStack、The Things Network（TTN）等主流物联网平台，轻松实现环境数据的采集、远程监控、智能分析与节能联动控制，广泛适用于智慧办公、智能家居及楼宇管理系统。

主要特点 ​

  • 86盒安装，可对原有的86盒开关直接替换
  • 支持3个硬开关
  • 支持PM2.5、温度、湿度、光照、CO₂、TVOC 、 PIR 七种环境参数监测
  • 墨水屏显示
  • 支持单火/零火 供电（两个版本）
  • 支持RS-485接口(零火版支持）
  • 支持ThinkLink/ChirpStack/TTN 平台对接
  • 支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准

规格参数 ​

参数 ​

参数值
按键开关3 个
显示墨水屏
参数值
§ 测量
温度零火版：采集周期 10 秒，精度 ±1 ℃，范围 -20–60 ℃
单火版：采集周期 10 秒，精度 ±3 ℃，范围 -20–60 ℃
湿度采集周期 10秒，精度 ±3%RH，范围 0 - 100%
PIR触发式，水平 80°，垂直55°，有效距离5米
光照度采集周期 10 秒，测量范围 0.01–83 klux
分级：L0 < 100 lux；L1 < 200 lux；L2 < 500 lux；L3 > 500 lux
CO2采集周期 10秒，精度±40.0 ppm ±5.0 %m.v. 范围 400 - 5000ppm
TVOC采集周期 10 秒，精度 ±15 VOC Index points 或 ±15% m.v.，范围 1–500 VOC Index points
PM2.5零火版：采集周期 180 秒，精度 ±10%，范围 0–1000 μg/m³
单火版：采集周期 3 小时，精度 ±10%，范围 0–1000 μg/m³
PM1.0默认不显示，通过 LoRaWAN 上传；精度 ±10%，范围 0–1000 μg/m³
零火版采集周期 180 秒；单火版采集周期 3 小时
PM10默认不显示，通过 LoRaWAN 上传；精度 ±25%，范围 0–1000 μg/m³
零火版采集周期 180 秒；单火版采集周期 3 小时
§ 无线参数
通信协议标准LoRaWAN ®协议
地区标准CN470/EU433/EU868/AS923/AU915/Us902
发射功率最大22dBm（零火版） 最大 14dBm（单火版）
接收灵敏度-142dBm（SF=12，BW=125kHz）
入网/工作模式OTAA/ABP Class A
§ 协议/配置
测试/触发方式长按1号开关 2秒触发心跳数据 6秒触发入网
参数配置通过NS下发指令
§ 物理特性
供电方式单火线/零火线
接收电流< 8mA (25℃室温条件下)
发射电流< 110mA (22dBm 发射功率)
平均功耗<100mW
工作温度-40°C ~85°C
相对湿度≤95%（无凝结）
防护等级IP30
材质&颜色ABS+PC，白色
尺寸86mm86mm17mm (17mm为墙外的厚度)
安装方式86盒嵌入式安装

产品型号 ​

型号示例 ​

KS618-A2-AS923-N

型号组成部分解析 ​

  • KS618：产品系列与射频频段。
    • KS61 表示第 2 代室内空气质量监测器。
    • 8 表示 800 MHz 及以上射频版本，适用于 EU868、AS923、AU915 和 US902。
    • 其他频段选项：4 表示 400 MHz 射频版本，适用于 EU433 和 CN470。
  • -A2：传感器组合与供电配置。
    • A 表示七合一版本，支持温度、湿度、光照度、PIR、TVOC、CO₂ 和 PM2.5，并要求零火线供电。
    • 其他传感器选项：B 表示温度、湿度、光照度、PIR、TVOC 和 CO₂ 六种传感器；C 表示温度、湿度、光照度和 PIR 四种传感器。B、C 均支持单火线或零火线供电。
    • 2 表示零火线供电。
    • 其他供电选项：1 表示单火线供电。
  • -AS923：LoRaWAN 区域标准。
    • AS923 表示设备支持 LoRaWAN AS923 区域参数。
    • 其他区域代码：CN470、EU433、EU868、AU915、US902；其中 US902 对应 LoRaWAN US915（902–928 MHz）区域参数。
  • -N：默认版本。
    • N 表示默认版本。
    • 其他值用于用户定制版或特殊版本。

整体型号含义 ​

型号 KS618-A2-AS923-N 完整描述为：

这是一款第 2 代室内空气质量监测器，采用 800 MHz 及以上射频版本，支持温度、湿度、光照度、PIR、TVOC、CO₂ 和 PM2.5 七种传感器，采用零火线供电，符合 LoRaWAN AS923 区域标准，末位为默认版本 N。

使用说明 ​

网络拓扑 ​

KS61 是一款符合标准 LoRaWAN 协议的终端设备，其正常运行依赖于完整的 LoRaWAN 网络支持。该网络需包含 LoRaWAN 网关及网络服务器（NS）。KS61 可接入门思科技自研网关或第三方兼容网关，并支持连接主流 LoRaWAN 网络服务器，如 ThinkLink、ChirpStack 和 The Things Network（TTN）等。

通过门思科技 ThinkLink 物联网平台，用户可便捷配置物模型，实现业务功能定义、卡片视图展示及其他个性化业务逻辑，快速构建应用场景。

典型的 LoRaWAN 网络拓扑结构如下：

工作模式 ​

采集和上传 ​

KS61 按照预设的固定周期进行数据采集，并支持三种上传模式：周期性上传、事件触发上传和变化值上传（COV）。

在周期性上传模式下，KS61 将按设定的时间间隔，定时上报所有传感器的完整数据。对于支持 COV（Change of Value）的变量，当其数值变化超过预设阈值时，系统将自动触发一次数据上传。此外，PIR（人体感应）和开关状态等事件型变量，则在状态发生改变时立即触发单次数据上报。

所有上行数据均采用统一的数据包格式，确保传输的一致性与解析效率。整体采集与上传机制结合了定时、阈值和事件驱动三种策略，兼顾数据完整性与响应实时性。

测量

数据项采集方式/周期触发上传条件
温度每 10 秒采集一次变化值超过 COV 阈值；默认 1 ℃
湿度每 10 秒采集一次变化值超过 COV 阈值；默认 5%RH
PIR事件触发检测状态变化时触发
光照度每 10 秒采集一次周期性上报
CO₂每 10 秒采集一次变化值超过 COV 阈值；默认 100 ppm
TVOC每 10 秒采集一次变化值超过 COV 阈值；默认 50
PM2.5零火版：每 180 秒采集一次
单火版：每 3 小时采集一次		周期性上报

通信测试 ​

通过开关开断一次，即可以实现一包数据触发上行。

入网 ​

长按开关3（最右侧开关）6秒以上，触发入网操作。

通信协议 ​

参考文档：PTL-D01 门思科技物联网终端应用层通用协议 V1.5

数据项和标识符 ​

  • [x] LoRaWAN 端口号=11

KS61 只支持1种数据格式，会按照设定的周期，周期性发送数据，当COV事件发生时会触发1帧上行数据。

示例(hex)：82 24 07 00 ED00 4902 2402 0200 44000000 01 01 07 40 27502642

序号数据项示例起始地址长度描述
1版本号0x8201 字节固定为 0x82
2控制字0x2411 字节固定为 0x24
3标识符0x0721 字节固定为 0x07
4状态标识0x0031 字节0：正常；大于 0：故障
5温度0x00ED42 字节int16，小端模式，单位：0.1 ℃
6湿度0x024962 字节int16，小端模式，单位：0.1%RH
7CO₂0x020482 字节int16，小端模式，单位：ppm
8光照度0x0002102 字节int16，小端模式，单位：lux
9TVOC0x00000004124 字节int32，小端模式，单位：μg/m³
10保留0x01161 字节保留，不参与业务解析
11PIR0x01171 字节uint8；0：无人；大于 0：有人
12开关状态0x07181 字节bit0–bit2 的对应关系和取值见下表
13PM2.50x42265027204 字节小端模式，单位：μg/m³

开关状态位解析 ​

位对应开关01
bit0开关 1（最左侧）开断闭合
bit1开关 2（中间）开断闭合
bit2开关 3（最右侧）开断闭合
javascript
let payload = Buffer.from(msg?.userdata?.payload, "base64");
    let port=msg?.userdata?.port;
    //let preTelemetry = device?.telemetry_data?.[thingModelId];
    function parseSharedAttrs(payload) {
        if (port!=214||payload[0]!=0x2F) { return null}
        let shared_attrs ={}
        shared_attrs.content = payload.toString('hex')
        if (payload.length<5) { return null}
        let size=payload.length-4
        let regAddress=payload[2]
        for (let i=0; i<size; i++) {
            regAddress=payload[2]+i
            switch (regAddress) {
                case  58:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.period_data = payload.readUInt16LE(4+i)
                    break;
                case 152:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.enable = "0x"+payload.readUInt8(4+i).toString(16).padStart(2, '0')
                    break;
                case 153:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_temperatrue = payload.readUInt8(4+i)*0.1
                    break;
                case 154:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_humidity = payload.readUInt8(4+i)
                    break;
                case 155:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_tvoc = payload.readUInt8(4+i)
                    break;
                case 156:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_co2 = payload.readUInt8(4+i)
                    break;
                case 157:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_pm25 = payload.readUInt8(4+i)
                    break;
                case 158:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.pir_delay = payload.readUInt16LE(4+i)
                    break;
                case 160:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.lux_threshold1 = payload.readUInt16LE(4+i)
                    break;
                case 162:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.lux_threshold2 = payload.readUInt16LE(4+i)
                    break;
                case 164:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.lux_threshold3 = payload.readUInt16LE(4+i)
                    break;
                case 166:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.pir_mask ="0x"+ payload.readUInt8(4+i).toString(16).padStart(2, '0')
                    break;
                default: break
            }
        }
        if (Object.keys(shared_attrs).length == 0) {
            return null
        }
        return shared_attrs;
    }
    function parseTelemetry(payload){
        if (port!=11) { return null}
        if (payload[0]!=0x82||payload[1]!=0x24||payload[2]!=0x07){  return null }
        let telemetryData={}
        if (payload.length <24) {   return null }
        if (payload[3]>0) {
            telemetryData.status="fault"
            return telemetryData
        }
        telemetryData.temperatrue=Number((payload.readInt16LE(4)/10).toFixed(1))
        telemetryData.humidity=Number((payload.readInt16LE(6)/10).toFixed(1))
        telemetryData.co2=Number(payload.readInt16LE(8))
        telemetryData.light=Number(payload.readInt16LE(10))
        telemetryData.tvoc=Number(payload.readInt32LE(12))
        let pirval=payload.readUInt8(17)
        telemetryData.pir= (pirval>0)?1:0
        let relayval =payload.readUInt8(18)
        telemetryData.relay1=((relayval&0x01)===0x01)?1:0
        telemetryData.relay2=((relayval&0x02)===0x02)?1:0
        telemetryData.relay3=((relayval&0x04)===0x04)?1:0
        telemetryData.pm25=Number((payload.readFloatLE(20)).toFixed(2))
        return telemetryData
    }
    let appData= parseTelemetry(payload)
    let sattrs=parseSharedAttrs(payload)
    return {
        telemetry_data: appData,
        server_attrs: null,
        shared_attrs: sattrs,
    }

参数修改 ​

参数修改遵循《PTL-D01 门思科技物联网终端应用层通用协议 V1.5》。

配置参数地址表 ​

序号数据项默认值起始地址长度描述
1复位只写91字节写0x01
2上传周期900402字节上传周期，单位秒
3功能使能位—1521字节bit0–bit6 的对应关系和取值见下表
4温度COV101531字节倍率 0.1，单位℃
5湿度COV201541字节倍率 0.1，单位 RH%
6TVOC COV501551字节
7CO2 COV1001561字节单位 ppm
8pm2.5 COV101571字节单位 ug/m³
9PIR 延时18001582字节uint16，小端模式，单位：秒；用于 PIR 无人状态二次确认
10光照度阈值 11001602字节uint16，小端模式，单位：lux
11光照度阈值 21001622字节uint16，小端模式，单位：lux
12光照度阈值 31001642字节uint16，小端模式，单位：lux
13PIR控制掩码0x071661字节PIR 有人开灯的控制掩码，bit0-bit3有效。当为1时，PIR检测到人，则开灯

功能使能位解析 ​

位功能01
bit0温度禁用启用
bit1湿度禁用启用
bit2TVOC禁用启用
bit3光照度禁用启用
bit4CO₂禁用启用
bit5PM2.5禁用启用
bit6光照控制禁用启用

联系我们 ​

网址：www.manthink.cn

邮箱：info@manthink.cn

电话：+86 15810684257

说明书下载 ​

以上为固定下载地址，说明书更新后链接保持不变。
