DTU 功耗计算
1. 引言
本文档旨在详细说明基于 EdgeBus 的 DTU 设备的功耗计算方法,涵盖了设备在不同工作模式下的功耗组成及计算示例。准确评估功耗对于电池供电的物联网设备至关重要,有助于合理设计电池容量,延长设备续航时间。
2. 功耗组成
DTU 的总功耗由以下几个主要部分组成:
- 基础功耗:设备在静态或休眠状态下的最低功耗。
- SW 模式功耗:当设备开启 SleepWakeup (SW) 模式时,周期性侦听 preamble 产生的额外功耗。
- LoRaWAN 部分功耗:LoRaWAN 模块在发送数据时产生的功耗。
- 有线通信部分功耗:与外部设备进行有线通信(如 RS-485、M-Bus、4-20mA、0-10V 接口)时产生的功耗,包括外部设备自身功耗和 DTU 接口功耗。
3. 各部分功耗详细计算
3.1 基础功耗
门思科技所有 DTU 类产品的基础静态功耗均为 3uA。
3.2 SW 模式功耗
3.2.1 功能描述
SW (SleepWakeup) 模式旨在满足 LoRaWAN 协议要求的同时,通过周期性侦听 preamble 来降低功耗。当检测到 preamble 后,设备被唤醒并接收数据。SW 模式的功耗受 周期 (Period)、扩频因子 (SF) 和 带宽 (BW) 三个参数影响。SF 和 BW 共同决定了一个 symbol 的时长。DTU 通过连续侦听两个 symbol 的时长来判断是否存在唤醒 preamble 数据。
- 周期越长:SW 模式对应的静态功耗越小,但响应时间越长。
- symbol 时长越大:通信距离越远,侦听时间越长,功耗也随之增加。
3.2.2 功耗计算
获取 Symbol 时长:

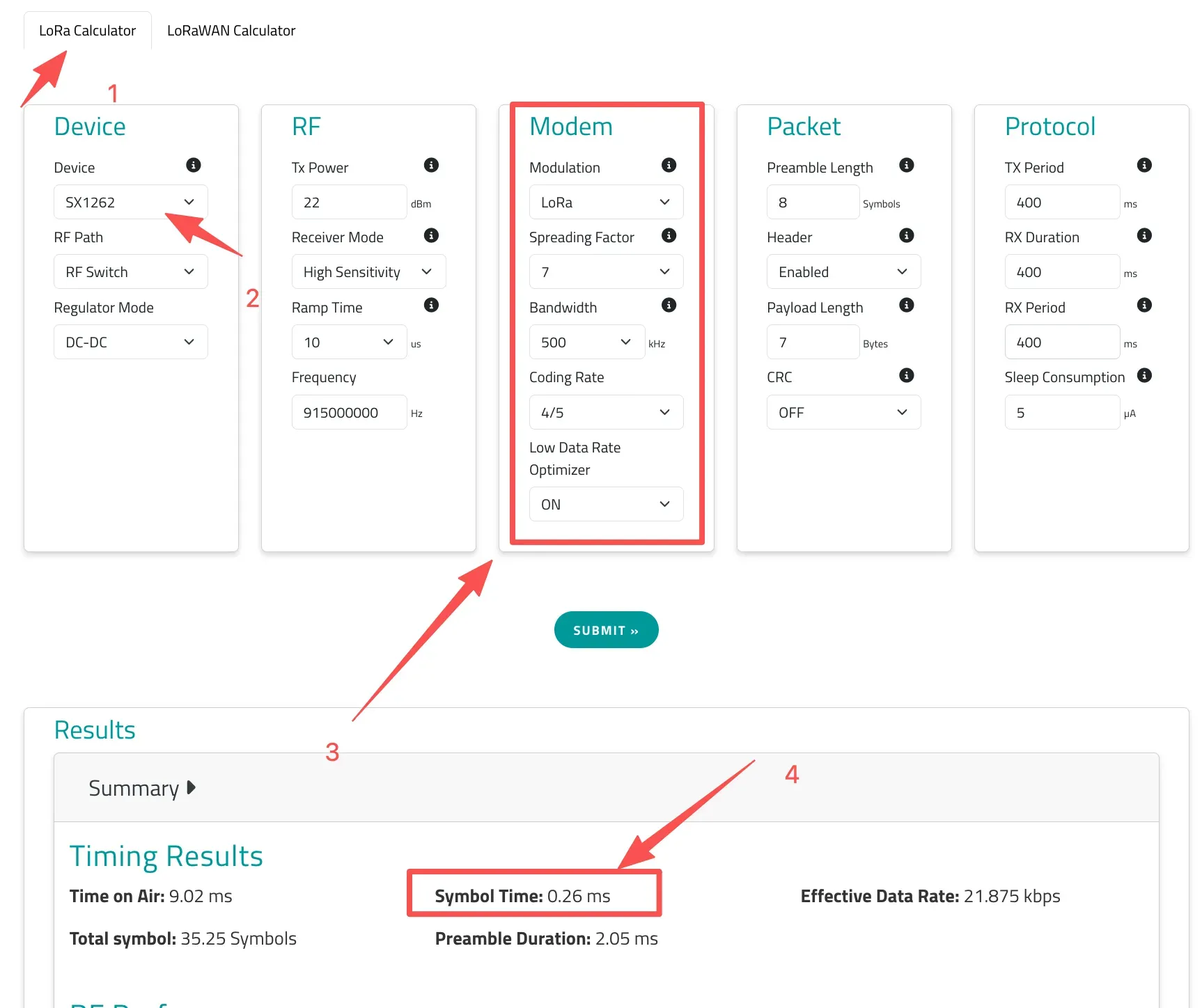

利用 Semtech 提供的在线计算工具 LoRa Calculator 获取 Symbol 时长。在工具中选择对应的 Spreading Factor (SF) 和 Bandwidth (BW) 后,点击 Submit 即可获得。计算 SW 静态功耗:
LoRa 模块和 MCU 的接收功耗可按 8mA 计算,MCU 处理时间为 1ms。SW 模式的静态功耗计算公式如下:
- 示例:
如果周期为 4000ms,SF=7,BW=500kHz,假设 Symbol Time 为 0.26ms,则对应的静态功耗为:

3.3 LoRaWAN 部分功耗

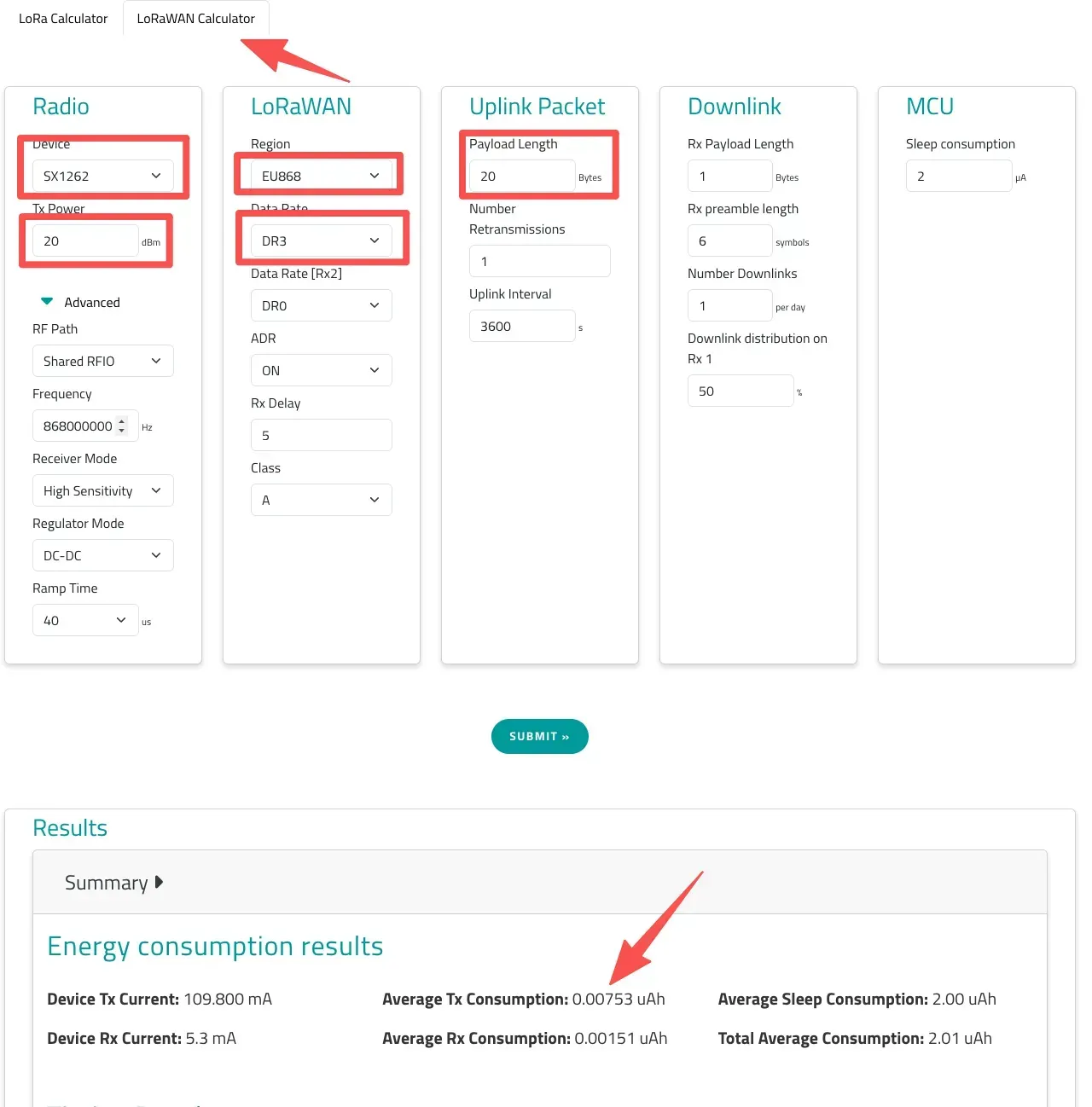

LoRaWAN 的特点是速率越低、通信距离越远,发送时间越长,功耗越大。LoRaWAN 的功耗估算同样可以使用 Semtech 的在线工具进行计算。配置相关参数后,提交即可获得单次发送的耗电量。
关键参数说明:
- Tx Power (发射功率):根据标准选择,不同的发射功率对应不同的电流。
- Region (区域):选择不同的区域标准,对应的数据速率 (Data Rate) 定义不同。
- Data Rate (数据速率):LoRaWAN 可以在不同的 DR 值之间自适应。EdgeBus 可以限制 ADR (Adaptive Data Rate) 的调整范围。为保证电池寿命,可选择合适的 DR 值;若要降低功耗,则需增大网关部署密度以保证信号质量,从而将设备 DR 值调整到最高。
- Payload Length (应用层数据长度):发送的应用层数据长度。
提交后可获取相关功耗数据。按照发送周期,可换算为对应的静态功耗:
注意
当前的在线工具中 Average Tx Consumption 的单位应为 mAh 而不是 uAh。
示例:
如果单次发送耗电量为 0.00753mAh,每 1 小时发送一次数据,则对应的静态功耗为:

3.4 有线通信部分功耗
有线通信功耗包括外部设备功耗和 DTU 自身有线通信接口功耗。
3.4.1 外部设备功耗
当 DTU 通过升压电路对外提供 15.1V 电压以驱动外部设备时,需要将外部设备的电流换算为电池侧的等效电流。常规升压效率按 70% 计算。
- 工作电流换算:
电池侧电流换算公式:
- 其中:
:外部设备工作电流 - 15.1V:DTU 对外供电电压
- 3.6V:锂电池标称电压
- 0.7:升压效率
示例:
外部设备工作电流为 10mA,则电池侧等效电流为:
- 通信工作时间计算:
外部设备功耗不仅取决于电流,还与通信工作时间相关,包括预热时间、指令发送时间、设备响应时间、超时重查时间等。- 串口通信时间 (
):
- 串口通信时间 (
- 通常每字节位数为 10 bit (1 起始位 + 8 数据位 + 1 停止位),因此简化为:
- 示例 1 (正常情况):
波特率 = 9600bps,发送 8 字节,接收 20 字节。
- 加入预热时间 (
):
默认预热时间为 5ms。
总工作时间 ():
- 加入异常超时情况 (
):
默认超时时间为 2 秒,超时后重查一次。在最坏情况下,异常情况总时间约为:
- 在进行最坏情况计算时,必须计入此部分时间。
- 单次抄读完整工作时间模型 (
):
- 单次抄读能量计算:
单次抄读电量消耗 ():
- 单位为 As (库仑)。换算成 mAh:
- 示例 (完整计算):
假设外部设备电流 10mA,电池侧等效电流 29.4mA,正常工作时间 34ms (0.034s)。
单次抄读耗电:
- 如果每天抄读 96 次 (每 15 分钟一次):
3.4.2 DTU 有线通信接口功耗
DTU 自身有线通信接口(如 RS-485)在工作时也会产生功耗。
- RS-485 功耗:
RS-485 接口工作电流通常小于 12mA。由于 RS-485 接口通常不需要升压,其电池侧等效电流直接按工作电流计算:
工作时间与外部设备通信时间一致。
单次 RS-485 耗电:
假设工作时间为 34ms (0.034s)。
3.4.3 其他接口功耗说明
| 接口类型 | 典型电流 | 说明 |
|---|---|---|
| RS-485 | <12mA | 差分驱动 |
| 4-20mA | <5mA | |
| 0-10V | <5mA |
对于 4-20mA 等接口,若 DTU 提供 15.1V 供电,需要按 3.4.1 节的升压公式换算成电池电流。
4. 整体功耗计算方法
DTU 的整体功耗是各部分功耗的叠加。在计算整体功耗时,需要区分设备是否对外供电以及对外供电的频率和时长。
4.1 整体通信功耗
整体通信功耗是指在一次完整的有线通信过程中,所有相关组件(外部设备、DTU 接口、DTU MCU)的总功耗。
- 综合电流:
- 其中
为 DTU MCU 在通信期间的工作电流,可按 8mA 计算。示例 (完整通信系统):
假设外部设备电池侧等效电流 29.4mA,RS-485 接口电流 12mA,MCU 工作电流 8mA。
总电流:
- 单次通信耗电:
假设单次通信总工作时间为 34ms (0.034s)。
- 如果每天通信 96 次:
4.2 日均总功耗计算
日均总功耗是评估电池寿命的关键指标。它需要综合考虑设备在不同模式下的工作时长和对应的功耗。
其中:
- 基础功耗:3uA (转换为 mA 后乘以 24 小时)。
- SW 模式日均耗电量:根据 SW 模式的周期和单次功耗计算,例如
。 - LoRaWAN 日均耗电量:根据 LoRaWAN 发送周期和单次发送耗电量计算,例如
。 - 有线通信日均耗电量:根据有线通信的频率和单次通信耗电量计算,例如
。
重要说明:不对外供电的情况
如果 DTU 不需要对外供电(即不连接需要 DTU 供电的外部设备),则 3.4.1 外部设备功耗 部分的计算(包括
4.3 电池寿命估算
在进行电池寿命评估时,建议考虑以下工程裕量:
- 正常工作占比:90%
- 异常重试占比:10%
- 裕量系数:20% (即最终结果乘以 1.2)
最终寿命估算公式:
5. 工程建议
为了更准确地评估和优化 DTU 设备的功耗,建议在实际应用中:
- 优化 LoRaWAN 参数:根据实际通信需求和网络覆盖情况,合理设置 LoRaWAN 的 DR 值和发送周期,以平衡功耗与通信性能。
- 精简外部设备:尽量选择低功耗的外部设备,并优化其工作模式,减少对外供电的时间和电流。
- 考虑异常情况:在功耗评估中充分考虑异常超时重试等情况,以确保在最坏情况下设备仍能满足续航要求。
- 定期监测:在设备部署后,定期监测实际功耗数据,与理论计算值进行对比,及时调整优化策略。
