1. RPC 模型 ​

ThinkLink（以下简称 TKL）的 RPC 模型 提供了对 LoRaWAN 设备进行远程控制和参数配置的能力。通过定义标准化的远程过程调用（Remote Procedure Call），用户可以向设备下发指令、设置工作参数或触发特定动作，实现设备的智能化运维管理。

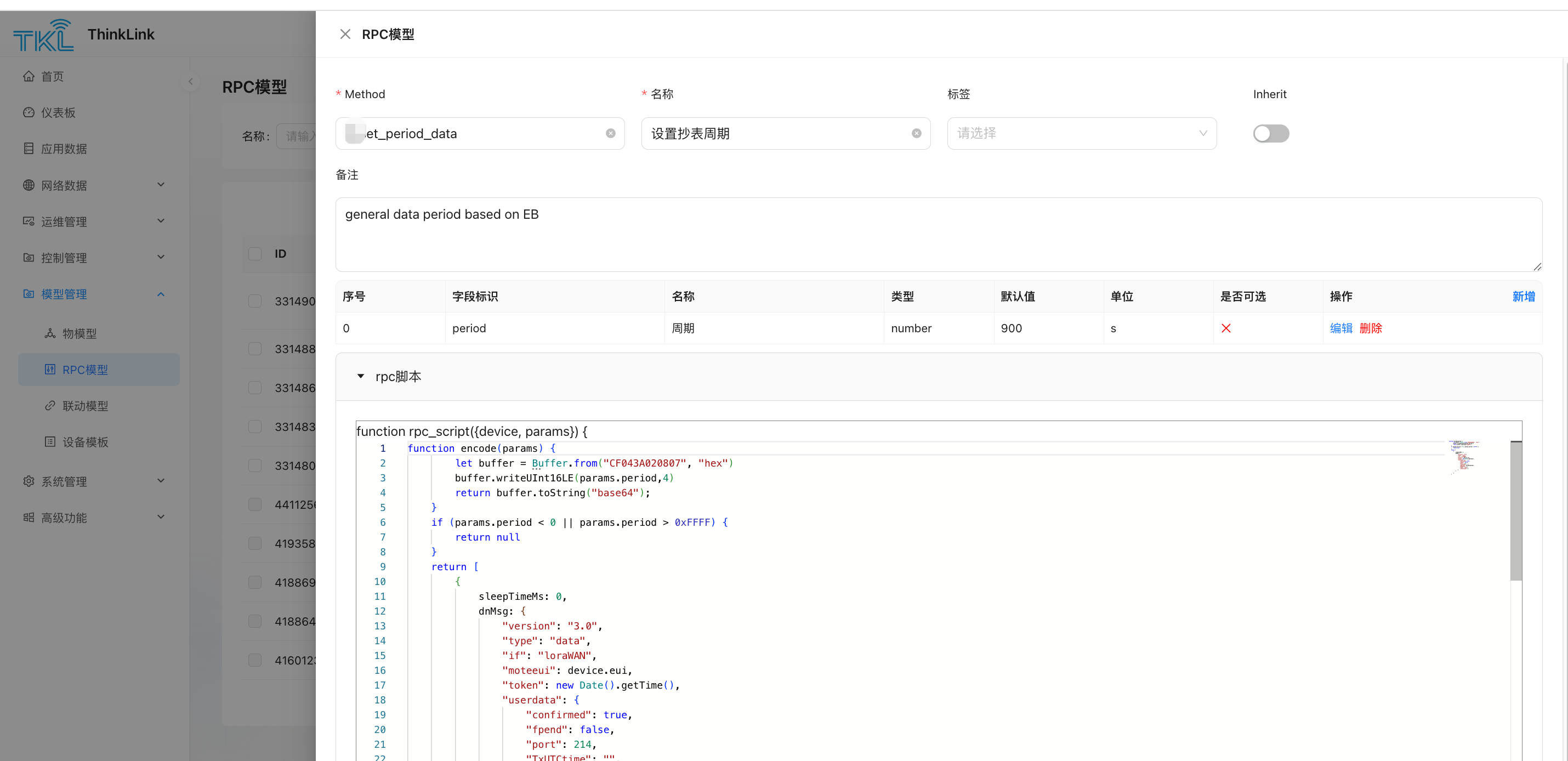

1.1. 新建 RPC ​

在 TKL 平台中，可通过以下步骤创建一个新的 RPC 命令：

  1. 进入模型管理 → RPC模型 → 新增。
  2. 配置基本信息与脚本逻辑。

1.2. 参数信息 ​

字段说明
字段标识参数在脚本中的变量名，即 params 对象中的键名。例如：period 表示上报周期值，该名称将用于脚本中读取用户输入。
Method通过 MQTT 或其他方式调用时使用的函数名称。
别名在用户界面中显示的提示名称，提升可读性。例如：“修改周期”，方便用户理解参数含义。
Inherit是否继承至子设备：
✅ true：设备下的子设备可使用此 RPC；
❌ false：子设备不可使用。

✅ 支持添加多个参数字段，以满足复杂控制需求。

1.3. RPC 脚本 ​

TKL 支持使用 JavaScript 编写自定义编码脚本，将用户输入转化为符合设备通信协议的数据格式，并通过下行链路发送至目标设备。

示例脚本：

javascript
 let classMode = (device && device.shared_attrs && device.shared_attrs.class_mode) || "ClassA";
    let sleepMs = classMode === "ClassA" ? 200 : 10000;
    let isClassA = classMode === "ClassA";

    function getDevicesInfo() {
        let buffer = Buffer.alloc(4)
        buffer[0] = 0x8F;
        buffer[1] = 2;
        buffer[2] = 100;
        buffer[3] = 96
        return buffer.toString("base64");
    }
    function processSubAddr(subAddr, modelHex) {
        let addrBuffer;
        let laddrBuffer = Buffer.alloc(7);
        let substr = subAddr.replaceAll(" ", "")
        if (substr==="nc"||substr===""){ return null}
        if (modelHex.length != 10) {    return null}
        let subnum = parseInt(substr, 10)
        if (subnum == 0) {
            for (let i = 0; i < 7; i++) {   laddrBuffer[i] = 0; }
        } else {
            addrBuffer = Buffer.from(substr, 'hex');
            if (addrBuffer.length != 7) {   return null }
            for (let i = 0; i < 7; i++) {   laddrBuffer[i] = addrBuffer[6 - i]; }
        }
        let hexStr = laddrBuffer.toString('hex') + modelHex;
        const buffer = Buffer.from(hexStr, 'hex');
        return buffer;
    }
    function encode(params) {
        let buffer = Buffer.alloc(98);
        buffer[0] = 0xCF;
        buffer[1] = 76;
        buffer[2] = 100;
        buffer[3] = 96;
        let dataSize=0
        let serverAttrs={}
        for (let i = 0; i < 6; i++) {
            const subAddr = params['sub_addr' + (i + 1)];
            if (!subAddr) {
                buffer.writeUint32LE(0xFFFF,i*2+4) //10 years
                continue
            }
            if (subAddr==="nc") {
                buffer.writeUint32LE(0xFFFF,i*2+4) //10 years
                continue
            }
            const modelHex = params['model' + (i + 1)];
            if (modelHex==="0000000000")  {
                buffer.writeUint32LE(0xFFFF,i*2+4) //10 years
                continue
            }
            let period = params['period' + (i + 1)];
            let payload = processSubAddr(subAddr, modelHex);
            serverAttrs['sub_' + subAddr.replaceAll(" ", "")]={
                addr:subAddr.replaceAll(" ", ""),
                model: modelHex,
                period: period,
            };
            serverAttrs['model' + (i + 1)]=modelHex;
            serverAttrs['period' + (i + 1)]=period;
            if (payload===null) {
                buffer.writeUint32LE(0xFFFF,i*2+4) //10 years
                continue
            }
            period=(period)&0x7FFF
            period|=0x4000
            buffer.writeUint32LE(period,i*2+4)
            payload.copy(buffer,26+i*12,0,12)
            dataSize+=12
        }
        if (dataSize==0){ return null}
        buffer[1]=24+dataSize;
        buffer[3]=22+dataSize;
        let retBuffer=Buffer.alloc(26+dataSize);
        buffer.copy(retBuffer,0,0,26+dataSize);
        return {
            sAttrs:(Object.keys(serverAttrs).length < 1)?null:serverAttrs,
            payload:retBuffer.toString("base64")
        }
    }
    let rdata=encode(params)
    if (rdata==null){ return null}
    return [
        {
            sleepTimeMs: 100,
            type:"modifyAttrs",
            dnMsg: {
                server_attrs: rdata.sAttrs,
            }
        },
        {
            sleepTimeMs: 0,
            dnMsg: {
                "version": "3.0",
                "type": "data",
                "if": "loraWAN",
                "moteeui": device.eui,
                "token": new Date().getTime(),
                "userdata": {
                    "confirmed": isClassA,
                    "fpend": false,
                    "port": 214,
                    "TxUTCtime": "",
                    "payload": rdata.payload,
                    "dnWaitms": 3000,
                    "type": "data",
                    "intervalms": 0
                }
            }
        },
        {
            sleepTimeMs: sleepMs,
            dnMsg: {
                "version": "3.0",
                "type": "data",
                "if": "loraWAN",
                "moteeui": device.eui,
                "token": new Date().getTime() + 1,
                "userdata": {
                    "confirmed": true,
                    "fpend": false,
                    "port": 214,
                    "TxUTCtime": "",
                    "payload": getDevicesInfo(),
                    "dnWaitms": 3000,
                    "type": "data",
                    "intervalms": 0
                }
            }
        }
    ];

1.3.1. 输入参数 ​

  1. device

表示目标设备对象，可用于访问以下属性：

  • device.shared_attrs ：共享属性
  • device.server_attrs ：服务端属性
  • device.telemetry[thingmodelId]：最后一次遥测数据,thingsmodelId 用实际的id替换，例如 device?.telemetry_data?.["45616600866361349"].TP

📌当通过 MQTT 或 HTTP 调用 RPC 时，需显式传入设备 EUI，字段名为 _eui

  1. params

包含所有用户输入参数的对象。每个参数具有以下属性：

属性名用途说明
变量名用于在 JS 脚本中通过 params.xxx访问该参数
序号控制参数显示顺序
别名用户界面上展示的友好名称
类型支持类型：number,string, boolean, object
默认值若未填写，则使用默认值
单位显示时附加的物理单位（如 s、min、℃）
可选值提供下拉选择项，格式为键值对列表

  1. alarms

    保存了对应设备的报警信息，通过alarms[[alarm_name]] 即可获取对应的alarm_name的告警是否存在。RPC代码可以根据对应告警状态进行对应的逻辑处理。

  2. logger

RPC日志,logger的使用方法与console一致，其中用户需要记录的信息需要以Object方式作为params的变量传入。logger支持 info，warn，error 三种等级的日志记录，方便通过等级进行信息查找.

示例如下：

json
logger.info("set my paras", {params: paras})

1.3.2. 返回参数 ​

一条 RPC 可支持连续执行多条指令。每条指令遵循如下结构：

  1. 类型一：发送设备指令（LoRaWAN 或非 LoRaWAN 设备）

适用于通过 Topic 按照标准协议格式下发给设备的消息，topic 参考 [CN] PTL-S05 ASP LoRaWAN NS 与应用服务器通信协议V3.2

LoRaWAN设备的消息的JSON格式参考上述协议内容，示例如下：

json
{
    "version": "3.0",
    "type": "data",
    "if": "loraWAN",
    "moteeui": "ABCDEF1234567890",
    "token": 1712345678901,
    "userdata": {
        "confirmed": true,
        "fpend": false,
        "port": 214,
        "TxUTCtime": "",
        "payload": "base64_encoded_data",
        "dnWaitms": 3000,
        "type": "data",
        "intervalms": 0
    }
}

🔗 非 LoRaWAN 设备应按照此消息格式侦听对应 Topic。

  1. 类型二：修改设备属性

通过设置 type: "modifyAttrs"实现对设备属性的更新操作，可修改server_attrs 和shared_attrs。 以下是修改 sever_attrs 的示例：

json
{
    sleepTimeMs: 100,
    type: "modifyAttrs",
    dnMsg: {
        server_attrs: {
            covtemp: 15
        },
    }
}

该操作会将指定属性写入平台数据库，无需发送到终端设备。

  1. 类型三：告警

通过设置 type: "alarm"实现告警功能。一个设备/资产要实现告警功能，需要用户配置触发联动功能，在触发联动字段配置触发逻辑，通过alarm的RPC实现告警通知功能。

对应字段说明：

字段说明
action告警动作的类型，有两种"new" ： 新增一个告警事件"clear"：清除该告警事件
alarm_name对应的告警事件，一个名字对应一种告警事件，告警事件需要用户自行管理，不同的告警事件名字不能重复
notice_groups邮件通知组，当选中通知组，告警事件发生事，将通过邮件发送给对应的邮箱组
title告警事件发生时的标题
desc告警事件的描述
level告警等级，分为 "low","mid","hight","urgent" 三种。

示例如下：

javascript
{
  sleepTimeMs: 0,
    target: device.eui,
    type:"alarm",
    dnMsg: {
    action:"new",
      data:{
        alarm_name: "alarm test",
        notice_groups: [],
        title: title,
        desc:  "this is a alarm",
        level: "high",
      }
   }
}
  1. 共同字段说明
字段说明
sleepTimeMs发送前等待时间（毫秒），用于控制多条指令间的延迟。
target默认为目标设备的 eui；
当操作子设备时，因指令需通过父设备转发，此处应设为 device.parent。
type指令类型：
default：普通下行消息
modifyAttrs：修改服务端/共享属性

1.4. 挂载 RPC ​

创建完成的 RPC 需要绑定到具体设备才能使用。操作路径：
运维管理 → 设备管理 → 选择目标设备 → 详情 → RPC操作步骤：

  1. 在设备详情页点击 “RPC” 标签。
  2. 点击 “新增”，从下拉列表中选择已创建的 RPC。
  3. 可重复添加多个不同的 RPC 到同一设备。

✅ 支持一个设备挂载多个 RPC，适用于多功能控制场景。

1.5. 执行 RPC ​

当 RPC 成功挂载后，即可对设备执行远程调用。操作路径：
同上，进入设备详情 → RPC 管理界面操作方式：

  1. 找到已挂载的 RPC 条目。
  2. 点击对应操作列的执行】 按钮。
  3. 弹出输入窗口，填写各参数值（根据“别名”提示输入）。
  4. 确认后，系统将调用脚本生成指令并发送至设备。

📌 执行结果可在日志或设备响应中查看，依赖于设备回传机制与确认模式设置（Confirmed/Unconfirmed）。

通过灵活配置RPC 模型，TKL 实现了对 LoRaWAN 设备的精细化远程控制能力，为设备调试、配置更新与故障处置提供了高效手段。

1.6. 告警RPC ​

ThinkLink已经内置了通用告警RPC功能，ALARM，使用时需要将ALARM的RPC挂载到对应的设备或者资产上。配置触发联动逻辑后，即可实现告警功能。默认的ALARM如下：

javascript
function rpc_script({device, params,alarms,logger}) {
    const ACTION = {  no:"no","new": 'new',clear: 'clear'};
    let group = params?.group?.notify ?? []
    let alarm_name = params?.name ?? "[alarm]";
    let action = params?.action ?? ACTION.no;
    let title = params?.title ?? "[tile]";
    let desc = params?.desc ?? "this is a description of alarm";
    let level = params?.level ?? "low";
    switch (action){
        case ACTION.clear: break;
        case ACTION.new:
            let alarmInfo=alarms[alarm_name]
            if (alarmInfo===undefined){break}
            if (alarmInfo.title!==title){break}
            if(alarmInfo.desc!==desc) {break}
            if (alarmInfo.level!==level) {break}
            action = ACTION.no
            break
        default: return null
    }
    if(action===ACTION.no){ return null}
    return [
        {
            sleepTimeMs: 0,
            target: device.eui,
            type:"alarm",
            dnMsg: {
                action:action,
                data:{
                    alarm_name: alarm_name,
                    notice_groups: group,
                    title: title,
                    desc:  desc,
                    level: level,
                }
            }
        }
    ]
}

告警触发规则示例如下：

javascript
function trigger_script(device, thingModelId) {
    const ACTION = {  no:"no",new: 'new',clear: 'clear'};
    const LEVEL={low:'low',mid:'mid',high:'high',urgent:'urgent'}
    let name="alarm_bin"
    let title="Alarming : ["+device.name+"]"
    let desc=""
    let level=LEVEL.high
    let group=device.server_attrs?.group===undefined??[];
    let action=ACTION.clear
    let tdata=device?.telemetry_data[thingModelId]
    if(tdata?.depth==undefined&&tdata?.weight1==undefined){ return null}
    if (tdata?.depth<=device.server_attrs.alarm_depth) {
            desc="["+device.name +"]"+"warning, please process "
            action=ACTION.new
    }
    if (tdata?.weight1 >= device.server_attrs.alarm_weight) {
            desc="["+device.name +"]"+"caution!!!!"
            action=ACTION.new
    }
    return {
        delayms: 0,
        abort_previous_timer: true,
        actions: [{
            method: "alarm",
            params: {
                _eui:device.eui,
                action:action,
                name:name,
                title:title,
                level:level,
                desc:desc,
                group:group
            }
        }]
    }
}
